一、概述
（一）引用標準
1、GB7251.1-97《低壓成套開關設備》；
2、IEC439《低壓成套設備和開關設備》；
3、GB/T4941.2-93《低壓電器外殼防護等級》。
（二）設備運行環境
1、周圍空氣溫度，上限+40°C，下限-15°C。
2、海拔高度，不大于1500m。
3、環境相對濕度：日平均不大于60%，月平均不大于90%。（20℃時）
 4、地震烈度：不超過8度。（中國12級度標準）
5、耐受地震能力：（承受三相正弦波，水平面和垂直加速度同時作用）
水平：0.25g；垂直：0.125g； 正弦波持續時間：5周波； 安全系數：動態1.67；靜態：3.5；
（三）電氣性能
1、額定工作電壓：400V；
2、額定電流：1000A；
3、額定短路開斷電流：15kA；
4、額定短時耐受電流（1S）：15kA；
5、額定峰值耐受電流：30kA。
（四）結構性能
1、外形尺寸
（1）柜高尺寸系列：2200mm；
（2）柜寬尺寸系列：1000mm
（3）柜深尺寸系列：600mm。
2、防護等級 正常使用環境：IP54；
3、涂裝
（1）涂裝采用環氧樹脂粉末靜電噴涂。
（2）顏色：淺灰色RAL7035。
4、結構設計
（1）開關柜柜體結構是采用通用柜的形式，選用優質冷軋鋼板制造。構架用8MF冷彎型鋼局部焊接組裝而成，由構架零件及型鋼配裝。
（2）通用柜的零部件按模塊原理設計，并有20模的安裝孔。
（3）柜體充分考慮運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔。
（4）柜體采用黃金分割比的原理設計柜體外型。
（5）柜門用轉軸式活動鉸鏈與構架相連，裝卸方便。門的折邊處嵌有山型橡塑條，具有一定的壓縮行程，能防止門與柜體直接碰撞，提高門的防護等級。
（6）裝有電器元器件的儀表門用多股軟銅線與構架相連，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。
（7）柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
（8）導電部件和絕緣導線。
導電部件的材料均為高導電率的銅材制造。
絕緣導線選用銅質線，輔助電路的絕緣導線為多股銅絞線。線束有外套塑料管等加強絕緣保護層。
與電器連接時，端部絞緊，且有不開口的終端端子或搪錫，不松散、斷股。
 二、主要技術參數
1、額定電壓400V
2、額定絕緣電壓660V
3、控制回路額定工作電壓AC220V
4、額定頻率50Hz
5、各配電柜負載容量/負載電流，符合各箱體配電系統圖。
6、基準絕緣水平，1分鐘工頻耐壓（有效值）不小于2500V7、各箱體防護等級IP55
三、技術要求：
1、各類配電箱（柜）內的斷路器、接觸器等電氣元件規格、參數均遵照各控制設備容量根據相關要求進行配置。
2、斷路器、開關等電氣元器件，均符合國標及IEC等有關標準。
3、控制柜外殼有足夠的強度和剛度，能承受安裝、運輸?shù)惹闆r所遭受的碰撞而不影響設備的性能。
4、控制接線端子排額定電壓不低于660V，額定電流不小于10A，具有PT板，每個端子排均標明編號，且每排端子排留有20%的備用端子，所有端子的絕緣材料必須是阻燃的。
5、控制回路的導線選用絕緣電壓不小于660V，截面不小于2.5mm2多股銅導線，導線兩端標明編號，控制導線的內外連線均通過端子排連接。
6、控制導線在箱內的敷設，都敷設在塑料走線槽內，走線槽是阻燃的。
7、箱、柜的電纜芯線，應按垂直或水平有規律地配置，不得任意歪斜交叉連接。備用芯長度應留有適當余量。
8、避免將幾根導線接到同一接線柱上，一般元件上的接點最多接2根線。
9、進、出線方向，底盤（或支架）安裝立式配電箱（柜）為上下進出線方式。
10、引入盤柜的電纜應排列整齊、編號清晰、避免交叉，并應固定牢固，不得使所接的端子排受到機械力。
11、柜內電機負荷連接采用TC系列大電流接線端子排，電纜接頭必須壓接接線端子（接線鼻子）。電機電纜必須穿金屬線管，金屬
線管兩端必須做好屏蔽措施。
12、柜內電源開關安裝在柜的上端。電源電纜直接接到上端開關上。
13、控制柜（箱）必須要有集中接地裝置，并應有明顯的接地標志。柜內及設備上所有需接地元件的接地柱要單獨用接地線接到控制柜集中接地裝置上。元件間的接地線不得采用跨接方式連接。
四、質量保證及試驗
1、設備制作均遵照中華人民共和國相關的制造規范和相關行業標準，以及IEC等標準，幾種標準不相同時按較高標準執行。
2、電氣元器件，均選擇高品質的專業制造廠家的產品。
3、產品按國家有關標準進行試驗。
4、每臺產品出廠前都進行必要的出廠試驗，并出具產品試驗合格證書，同時提供相關的主回路和控制回路等圖紙類文件。
五、柜體安裝
（一）設備開箱檢查
1、施工單位、供貨單位、監理單位共同驗收，并做好進場檢驗記錄。
2、按設備清單、施工圖紙及設備技術資料，核對設備及附件、備件的規格型號是否符合設計圖紙要求；核對附件、備件是否齊全；檢查產品合格證、技術資料、設備說明書是否齊全。
3、檢查柜體外觀無劃痕、無變形、油漆完整無損等；
4、柜內部檢查：電氣裝置及元件等規格、型號、品牌是否符合設計要求；
5、柜內的計量裝置必須全部檢測，并有檢測報告。
6、柜上的標識器件標明被控設備編號及名稱，或操作位置，接線端子有編號，且清晰、工整、不易脫色。
（二）配電柜安裝
1、基礎型鋼安裝
（1）調直型鋼：將有彎的型鋼調直，然后按圖紙、配電柜技術資料提供的尺寸預制加工型鋼架，并刷防銹漆做防腐處理；
（2）按設計圖紙將預制好的基礎型鋼架放于予埋鐵上，用水平尺找平、找正，可采用加墊片方法，但墊片不得多于3片，再將予埋鐵、墊片、基礎型鋼焊接一體。最終基礎型鋼頂部應高于抹平地面100以上為宜。
（3）基礎型鋼與地線連接：基礎型鋼安裝完畢后，將室外或結構引入的鍍鋅扁鋼引入室內（與變壓器安裝地線配合）與型鋼兩端焊接，焊接長度為扁鋼寬度的二倍，再將型鋼刷兩道灰漆。
 2、配電柜穩裝
（1）配電柜安裝：按設計圖紙布置將配電柜放于基礎型鋼上，單獨柜只找柜面和側面的垂直度，成排配電柜各臺就位后，先找正兩端的配電柜，以配電柜2/3高位置拉線，逐臺用墊片找平找正，柜如不標準以柜面為準。找正時采用0.5mm鐵片進行調整，每處墊片不能超過3片，然后按柜安裝固定螺栓尺寸在基礎型鋼上用手電鉆鉆孔。一般無要求時，鉆φ16.2孔，用M16鍍鋅螺絲固定。
（2）柜就位、找平、找正后，柜體與基礎型鋼固定，柜體與柜體、柜體與側擋板均用鍍鋅機螺絲連接。
（3）配電柜體接地：每臺配電柜單獨與接地干線連接。每臺柜從下部的基礎型鋼側面上焊上M10螺栓，用6mm2銅線與柜上的接地端子連接牢固。
（4）檢查配電柜前后操作、維修距離應符合要求。
（5）配電柜電纜進線采用電纜溝下進線時，需加電纜固定支架；
（6）檢查配電柜內電器元件規格型號及二次回路是否與圖紙相符；檢查接線是否牢固；
（三）配電柜調整及模擬試驗
1、所有接線端子螺絲再緊固一遍；
2、絕緣搖測：用ZC-7（500V）搖表在端子板處測試每回路的絕緣電阻，保證大于10兆歐；
（四）質量控制
1、模擬試驗：按圖紙要求，分別模擬控制、連鎖、操作、繼電器保護動作正確無誤、靈敏可靠。
2、器具的接地（接零）保護措施和其他安全要求必須符合施工規范規定。
3、配電柜與基礎型鋼間連接緊密，固定牢固，接地可靠，柜間接縫平整。
4、PE線安裝明顯牢固。不串接，導線采用銅編制線，截面符合規范規定。
5、導線順直，綁扎成束；相線色標與系統圖相符。
六、質量標準
1、主控項目：
（1）柜的金屬框架及基礎型鋼必須接地（ＰＥ）或接零（ＰＥＮ）可靠；裝有電器的可開門，門和框架的接地端子間應用裸編織銅線連接，且有標識。
（2）低壓成套配電柜、控制柜和動力、照明配電箱應有可靠的電擊保護。
2、低壓成套配電柜交接試驗，必須符合下列規定：
（1）每路配電開關及保護裝置的規格、型號，應符合設計要求。
（2）相間和相對地間的絕緣電阻值應大于10MΩ。
（3）電氣裝置的交流工頻耐壓試驗電壓為1KV，當絕緣電阻值大于10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無擊穿閃絡現象。
（4）柜間線路的線間和線對地間絕緣電阻值，饋電線路必須大于10ＭΩ；二次回路必須大于１0ＭΩ。
（5）柜間二次回路交流工頻耐壓試驗，當絕緣電阻值大于１０ＭΩ時，用２５００Ｖ兆歐表搖測１min，應無閃絡擊穿現象。
3、一般項目

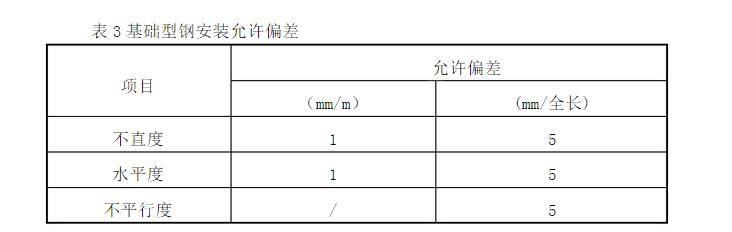

（1）基礎型鋼安裝應符合表3的規定。
