青島合一自動化專業從事工業電氣自動化系統的安裝，調試服務，本著技術共享原則，竭誠為客戶提供服務，今天給大家分享電氣火災監控系統的配電圖紙的識讀





電氣火災監控系統圖紙中有兩個方面，配電箱圖和電氣火災監控系統圖，而配電箱圖可清晰的表述被監控的配電箱、探測器及剩余電流互感器詳細情況。在本文中將分享給大家進行電氣火災監控系統的配電箱圖紙的識讀。

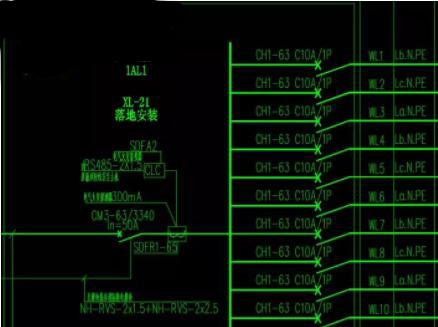

　以下兩圖為電氣火災監控系統的配電箱圖，需要識讀出箱號、、電氣火災監控系統剩余電流互感器規格參數、以及電氣火災探測器的接線方式，圖紙解讀如下。




　　一、箱號





　　1AL1為配電箱號，通過1AL1箱號可以讀出此配電箱為一層為1號照明配電箱。





　　二、監控范圍





　　圖中電氣火災的剩余電流互感器在1AL1照明配電箱進電下口監測剩余電流（漏電），漏電值達到300mA報警，剩余電流互感器的規格選擇63A互感器。參考該配電箱計算電流Ijs=37.98A，斷路器In=50A，向上取值，故選63A剩余電流互感器。






　　剩余電流感器





　　本配電箱圖中未見探溫傳感器及電氣火災探測器的路數標注，故選擇單路僅測剩余電流的電氣火災探測器。





　　三、接線





　　圖中電氣火災監控器CLC，采用RS485-2X1.5屏蔽雙絞線引至主機。圖中只給出線制，沒有給出線型，但注明了屏蔽雙絞線，故此圖中的電氣火災監控器至電氣火災主機放耐火或阻燃線，如ZR-RVSP-2X1.5的線即可。





　　ZR-RVSP-2X1.5為阻燃銅芯聚氯乙烯絕緣屏蔽雙絞軟線，兩芯，線徑1.5平方毫米。
